蓝宝石的颜色主要是2价铁和4价钛致色的，而3价铁和2价铁可以通过氧化和还原切换，这会有个疑问，为什么蓝宝石烧过以后是不可逆的？
先说结论：从物理化学原理上看，蓝宝石中铁的价态变化是可逆的氧化—还原过程；但在实际高温热处理中，价态变化往往伴随晶格缺陷重排、钛重新分布和局部结构冻结，使体系发生不可回退的演化，因此在宝石学和商业实践中通常表现为“不可逆”。
这里还要说一点，蓝宝石加热有两种，一种是低温氧化加热，从而把Fe²⁺ 变成 Fe³⁺，这时候Fe³⁺ 实现的是晶场跃迁，吸收弱，吸收的是蓝紫色，呈现的是黄/绿/灰。所以在低温（700-12000）氧化加热后，宝石的强蓝色吸收带消失，颜色会变色。。而再通过高温还原加热，Fe³⁺ → Fe²⁺，并且Ti⁴⁺ 金红石中进入晶格，从而实现了Fe²⁺–Ti⁴⁺的电荷转移，呈现蓝色。
低温加热和高温加热并不是每一次加热都会变淡或变蓝。详细可以参见下文。

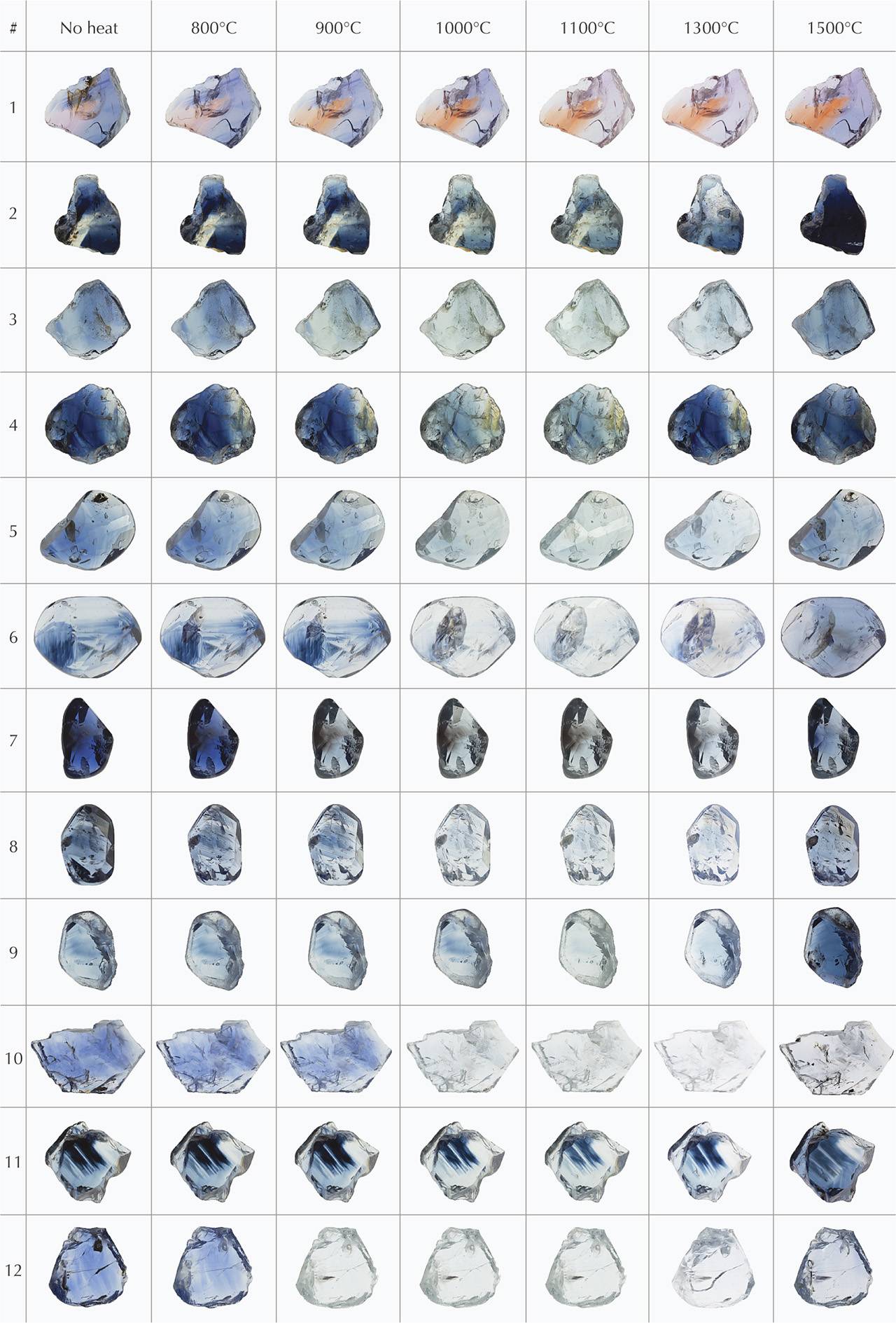

GIA的研究展示了12颗蓝宝石样品在加热至特定温度之前和之后的对比。大多数样品在加热至大约在900-1000°C 后开始变浅，宝石的颜色在 1300°C 左右再次加深。加热至 1500°C 后，许多宝石的颜色变得更加深。
一、从“纯化学”角度看：它是不是可逆的？
答案：是的，可逆
在固体化学与晶体化学里：
- Fe³⁺ + e⁻ ⇄ Fe²⁺
- 这是一个标准的氧化—还原对
- 不违反任何热力学或量子力学定律
📌 所以从原理层面讲：
Fe³⁺ ↔ Fe²⁺ 没有“单向锁死”的天然限制
如果这是溶液体系或理想固体体系，
你可以反复氧化、还原很多次。
二、那为什么到了蓝宝石这里，大家会说“不可逆”？
因为蓝宝石不是理想体系。
问题出在 “晶体结构 + 缺陷 + 相变 + 时间尺度” 上。
我们分 4 个关键原因说。
原因一：铁不是“孤立存在”的
在蓝宝石中，铁：被锁在 Al₂O₃ 晶格里
周围有：
- 氧配位
- 电荷补偿
- 缺陷结构
还常常和：Ti空位，位错。包裹体，形成“结构组合”
📌 一旦你通过一次高温还原改变了这些组合：系统就已经不是“原来的系统”了
原因二：高温还原往往伴随“结构级变化”，不是只变价态
这是最关键的一点。
在高温（~1600–1800°C）还原处理中，常常同时发生：
- Fe³⁺ → Fe²⁺
- 金红石溶解（Ti 重新分布）
- 缺陷迁移、重排
- 局部形成新的稳定配置（如 Fe²⁺–Ti⁴⁺ 邻位）
- 原有结构“冻结”下来
📌 这些变化中：
只有第 1 条是“价态变化”
后面 2–5 条是“结构演化”
结构一旦演化完成，再加热时，你已经没有“原路可退”了。
原因三：再氧化≠完全回到“原来那种 Fe³⁺ 状态”
这是很多人理解错的地方。
你可能会想：
那我再在氧化气氛中加热，不就 Fe²⁺ → Fe³⁺ 了吗？
是的，价态会回去一部分，但：
Fe³⁺ 现在：
- 位置不一样了
- 邻居不一样了
- 缺陷环境不一样了
Ti 也已经：
- 不在原来的金红石里
- 而是在晶格中分散存在
📌 所以你得到的是：
“新的 Fe³⁺ 状态”，
而不是“原始无烧状态的 Fe³⁺”
视觉效果自然不同。
原因四：时间尺度是不可逆的“真正杀手”
这一点非常重要，但很少有人说清楚。
自然状态热处理冷却：万年—百万年加热：小时—天缺陷逐步稳定缺陷被“强行冻结”Fe²⁺ 易被氧化Fe²⁺ 被结构锁住
📌 你无法用“几小时的氧化加热”， 去复制“地质年代的缓慢演化”。这就是宏观不可逆性的来源。
三、所以为什么有人“斩钉截铁”地说不可逆？
因为他们说的是现实操作结论，不是理论。
在宝石行业语境里：
一旦高温还原处理完成，
想再把石头“烧回原来的无烧状态”，几乎做不到。
这句话在实操上是正确的。
