AGL证书机构正式支持LIBS铍扩散检测

彩色宝石中蓝宝石和红宝石鉴定中最棘手的议题之一，除了天然宝石和合成宝石，还有一个绕不开的检测有烧和无烧，而加热分为老烧和新烧铍扩散（Beryllium Diffusion）。

总结，此前AGL在检测宝石时如果是判断老烧的就正常出证书，如果疑似铍扩散的会退样，就是不予出证书。

现在，老烧的宝石正常出证书，也不会标注铍扩散检测，如果无法准确判断或疑似铍扩散，就需要进行LIBS检测（收费120元）。

一、什么是“铍扩散”？

铍扩散处理是一种高温＋化学渗入的宝石优化方式，主要用于蓝宝石和红宝石（刚玉）。

简单理解：

• 宝石被放入极高温炉（约 1700–1800℃）
• 同时加入含铍的化学剂
• 铍原子在高温下沿着晶体裂隙、晶格缺陷“渗入”宝石内部
• 进入宝石后，会改变铁（Fe）等元素的电荷状态，从而显著改变颜色

常见效果：

• 原本偏棕、偏黄的蓝宝石 → 变成鲜亮的蓝色
• 原本偏橙、偏粉的刚玉 → 变成明亮的橙、黄、橙粉
• 颜色改善幅度巨大，但并非天然形成

二、LIBS 是什么？它怎么检测铍？

LIBS = Laser-Induced Breakdown Spectroscopy（激光诱导击穿光谱）

检测原理：

1. 用极细的激光脉冲“打”宝石表面
2. 被打中的微小区域瞬间形成等离子体
3. 等离子体会发光，不同元素发出不同波长的光谱
4. 设备读取光谱，就能识别：

• 是否存在铍（Be）
• 以及大致的相对含量分布

为什么 LIBS 很重要？

传统检测方法：

• 取样检测更准确，但会破坏宝石
• 无损方法有时灵敏度不足。

LIBS 的优势：

• 基本无损（只留下极微小点状痕迹）
• 对轻元素（如铍）更敏感
• 可做表面—次表面分布分析
• 适合实验室做“最后一锤定音”的判断

LIBS 不是“常规筛查工具”，而是“争议或疑难样品的仲裁工具”。

三、在没有 LIBS 之前，实验室如何判断铍扩散？

在 LIBS 普及前，实验室主要依赖综合证据链，而不是单一仪器：

① 显微镜观察（最基础、也最重要）

实验室会重点看：

• 裂隙是否呈现“沿裂隙着色”
• 是否有表层—次表层颜色梯度
• 是否存在不自然的色带
• 是否可见“热处理愈合纹 + 异常色集中”

如果显微特征非常可疑，实验室可能直接判定为疑似铍扩散处理，对宝石进行退样。

② 化学成分测试（如 LA-ICP-MS）

可以检测：

• Fe、Ti、Cr、V 等元素比例
• 但铍极轻、极难测准，过去很多设备灵敏度不够

结果往往是：

• “强烈怀疑铍扩散，但无法百分百量化证明”

③ 光谱与颜色行为分析

实验室会结合：

• UV-Vis 光谱
• 荧光反应
• 色带特征
• 热处理痕迹

如果整体指向“非天然色成因”，实验室通常会：

• 要么拒绝出证
• 要么退回样品
• 或写成：
• “Evidence of diffusion treatment”
• 或“Indications of high-temperature diffusion”

④ 为什么会“退回样品”？

常见情形包括：

• 证据不足且风险太高
• 仪器无法明确识别铍
• 宝石过于干净，有极高温加热的痕迹
• → 实验室宁可不出证，也不会冒险误判。

四、现在有了 LIBS，AGL 怎么用？证书怎么写？

这是这次变化的核心。

AGL 的新做法可以总结为三点：

1️⃣ 不是所有石头都会做 LIBS

LIBS 只用于：

• 疑难样品
• 边界案例
• 存在争议或高价值样品
• 客户特别要求检测的情况

老烧或者无烧的不会默认上 LIBS。

2️⃣ 作为“补充性、确认性检测”

流程大致是：

1. 先做常规鉴定（显微、光谱、化学等）
2. 如果仍无法确定是否为铍扩散
3. 再启用 LIBS 进行最终确认

3️⃣ 证书会明确注明 LIBS

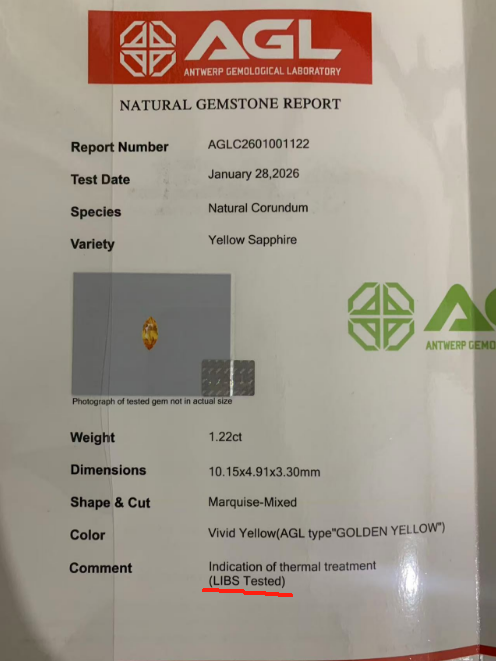

如果使用了 LIBS，AGL 证书通常会出现类似表述：

“LIBS Tested.”

这对商家和买家都更透明。
